1、登錄進入系統后，選擇圖形菜單的“電路圖”，如果沒有中間這個環形菜單，點擊上面圖標菜單的黃色三角形標志，其效果也一樣（如圖1）。

圖1：進入ELSA系統

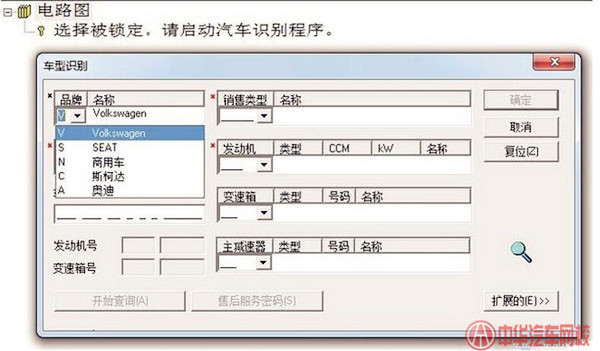

2、進入電路查詢系統后，接著就可以確定車型信息了。需要注意的是，在系統沒有和服務器DMS（經銷商管理系統，在德國為VAUDIS）連接的情況下，用VIN號（也就是車架號）查詢是沒有作用的，只能手動選擇車型信息（如圖2）。

圖2：進入車型選擇界面

3、選擇品牌、年款、車型（銷售類型）、發動機等配置信息后，點擊“確定”就可以進入查詢了。有個更便捷的方式：就是確定品牌、年款、車型后，點擊“擴展的”按鈕，可以看到一個詳細的車型配置菜單，根據發動機排量、型號等信息，從中選擇一個雙擊“確定”按鈕即可（如圖3）。

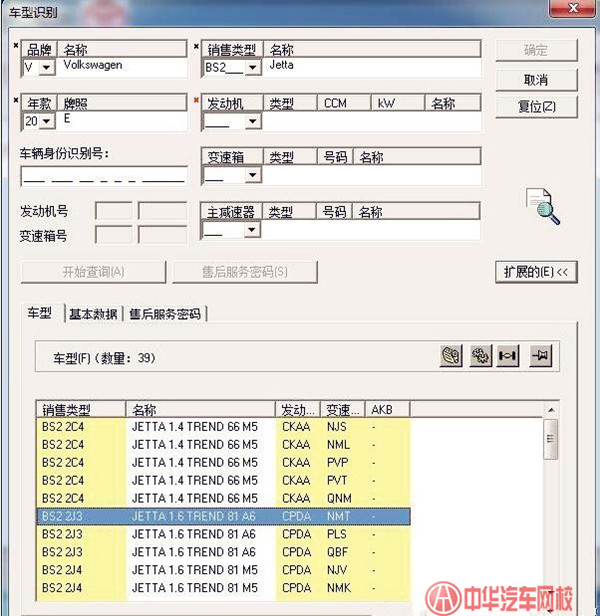

圖3：使用擴展功能查詢信息

說明：如果想重新開始一個新的選擇，點擊“復位”按鈕就可以了。

圖4：通過發動機信號找車型

5、選擇車型信息后，點擊“確定”按鈕就可以進人電路圖目錄了。點擊目錄中的任一條標題就可以打開電路（如圖5、圖6）。

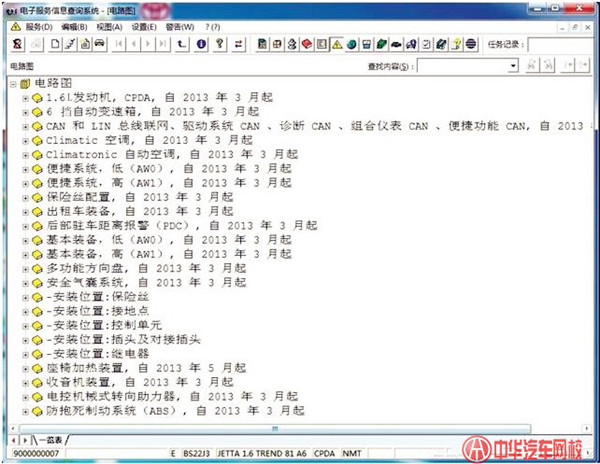

圖5：根據車型信息查詢出來的電路圖

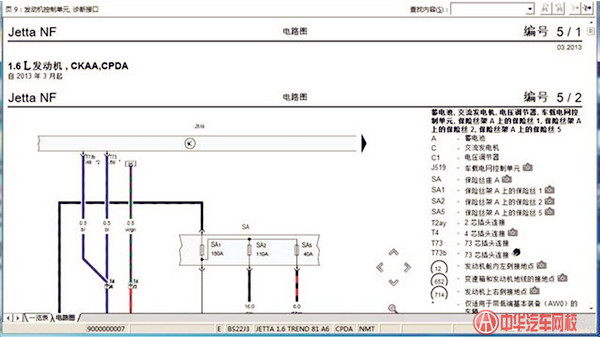

圖6：車型電路圖瀏覽頁面

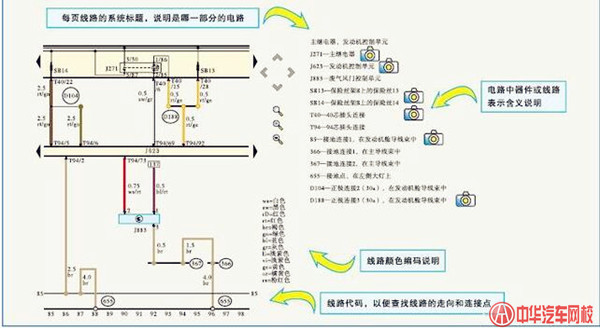

操作控件說明：

控件按鈕

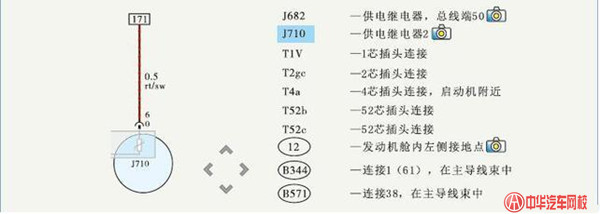

點擊“照相機”圖標可以進入器件、插頭、接地點的分布位置和端子信息以及繼電器與保險絲的說明（如圖9、圖10）。

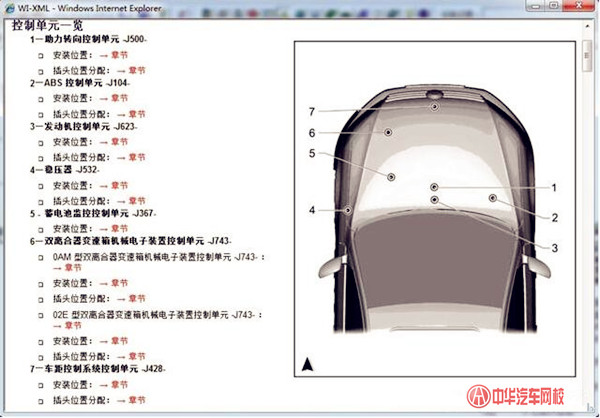

圖9：各大控制單元安裝位置

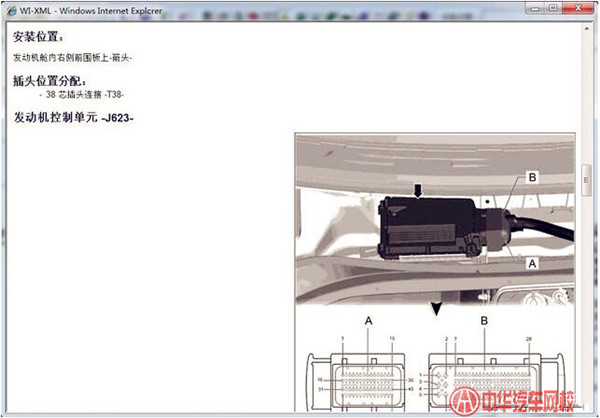

圖10：單個控制單元的安裝位置及端子信息

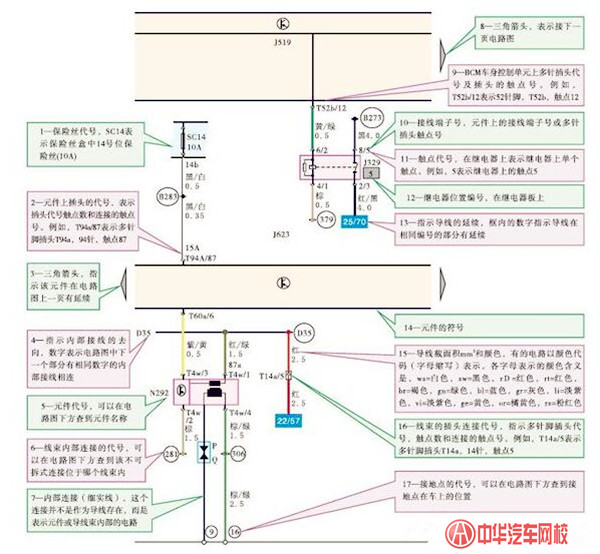

三、電路圖表示例釋
